Уплотнение для теплообменников - DG

Уплотнение для теплообменников - DG

DG решает проблемы возникающие из-за недостаточной эластичности уплотнения и предотвращает утечку загрязняющих веществ в окружающую среду. Применяется там, где происходит охлаждение и повторный нагрев фланца. Решение при необходимости минимализации

Доступность по запросу

Свяжитесь с нами
DG решает проблемы возникающие из-за недостаточной эластичности уплотнения и предотвращает утечку загрязняющих веществ в окружающую среду.
  • Также подходит для применений с первоначальным, низким утягивающим моментом.
  • Применяется там, где происходит охлаждение и повторный нагрев фланца.
  • Экономичное решение при необходимости минимализации утечек.
Обычно, на металлическое основание уплотнения наносят графит только с одной плотностью и, таким образом, обеспечивают преимущества только одной плотности. На уплотнении DG присутствует графит с низкой и высокой плотностью, чтобы получить преимущества обоих форм.

Конструкция - характеристика:

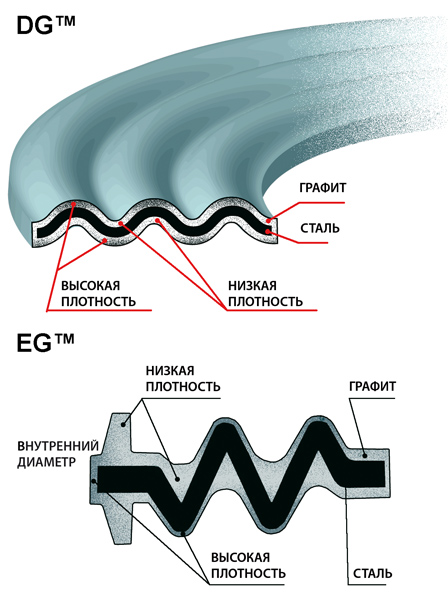

  • Носителем является гофрированное металлическое основание, покрытое упругим графитом разной плотности и толщины.
  • Конструкция обеспечивает лучшие уплотняющие свойства, чем стандартные уплотнения.
Гофрированная форма увеличивает способность прокладки возвращаться в исходное состояние и уменьшает уплотняющую поверхность в начале утягивания. В то же время уменьшает величину давления, необходимого для достижения функциональности уплотнения.
  • Это обеспечивает стабильность болтов и постоянство прижимной силы во время температурных циклов.
Производственный процесс нанесения графита на поверхность металлического снования обеспечивает отсутствие пор на поверхности, которые наблюдаются в уплотнениях графитового, листового материала.
  • Возможность изготовления с различными перегородками и размерами в соответствии с требованиями заказчика.
Уплотняющий материал - экспандированный графит
  • Приспособляемый неровностям фланца.
  • Без добавок и связующих (высокая чистота).
  • Химически стойкий.
  • Пониженная пористость.
  • Теплопроводный.
  • Незначительное тепловое расширение.
  • Не производится прокаткой - свойства одинаковы во всех направлениях.
Металл основания
  • 316/1.4401
  • 304/1.4301
Величина Значение
Рабочие температуры - окислительная атмосфера: -200 °C - +450 °C
Рабочие температуры - пар: -200 °C - +650 °C
Максимальное рабочее давление: от вакуума до 306 бар (в зависимости от температуры и размера)
Химическая стойкость pH: 0 - 14
Удельный вес графита: 0,64 и 1,83 г / см3
Параметры расчета: Y = 35 MPa; m = 3
Ширина междукружия:
9,5 мм 11,10 мм 12,70 мм 15,90 мм
19,10 мм 22,20 мм 25,40 мм
Толщина металлического основания:
  • 1,6 мм
  • 3,2 мм
