Tesnenie pre výmenníky - Dynagraph

Tesnenie pre výmenníky - Dynagraph

Dynagraph rieši problémy vznikajúce pri nedostatočnej elasticite tesnenia a zabraňuje úniku škodlivín do prostredia. Vhodný tam, kde dochádza ku ochladzovaniu a opätovnému zahrievaniu príruby. Riešenie pri požiadavke nízkych únikoch emisií.

Dostupnosť na vyžiadanie.

Kontaktujte nás
Dynagraph rieši problémy vznikajúce pri nedostatočnej elasticite tesnenia a zabraňuje úniku škodlivín do prostredia.
  • Vhodné aj pre aplikácie s nízkym počiatočným uťahovacím momentom.
  • Vhodný tam, kde dochádza ku ochladzovaniu a opätovnému zahrievaniu príruby.
  • Ekonomické riešenie pri požiadavke nízkych únikoch emisií.
Bežne sa grafit aplikuje na kovové jadro tesnenia iba v jednej hustote a tým poskytuje výhody iba tejto jednej hustoty. Dynagraph má aplikovaný grafit s nízkou aj vysokou hustotou, čím získava výhody obidvoch hodnôt.

Konštrukcia - charakteristika:

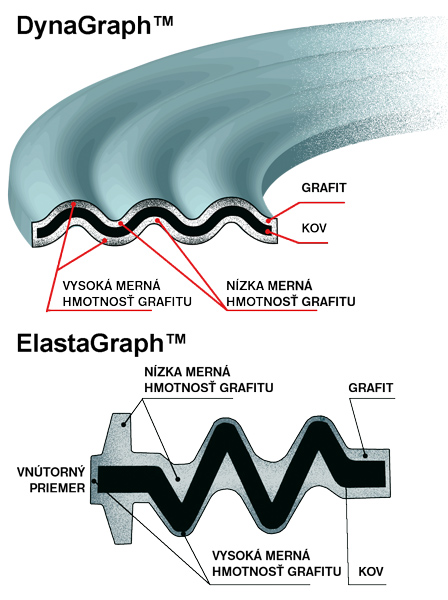

  • Nosnú časť tvorí zvlnené kovové jadro, ktoré je pokryté pružným grafitom rôznej hustoty a hrúbky.
  • Konštrukcia zabezpečuje lepšie tesniace vlastnosti oproti štandardne používaným tesneniam.
Vlnitý tvar zvyšuje schopnosť vrátiť sa do pôvodného stavu a redukuje povrchovú plochu tesnenia na začiatku uťahovania. Zároveň znižuje hodnotu dosadacieho tlaku potrebného k dosiahnutiu funkčnosti tesnenia.
  • Z toho vyplýva stabilita skrutiek a zvýšená stálosť prítlakovej sily počas teplotných cyklov.
Výrobný postup nanášania grafitu na povrch kovového jadra zabezpečuje jeho aplikáciu bez pórov, ktoré sa vyskytujú pri tesneniach z grafitových dosiek.
  • Možnosť výroby s rôznymi prepážkami a rozmerov podľa požiadaviek zákazníka.
Tesniaci materiál - expandovaný grafit
  • Prispôsobivý nerovnostiam príruby.
  • Bez prísad a lepidiel (vysoká čistota).
  • Chemicky odolný.
  • Znížená pórovitosť.
  • Je tepelne vodivý.
  • Nízka teplotná rozťažnosť.
  • Nevyrába sa valcovaním - vlastnosti sú vo všetkých smeroch rovnaké.
Kovové jadro
  • 316/1.4401
  • 304/1.4301
Veličina Hodnota
Pracovné teploty - oxidačná atmosféra: -200 °C - +450 °C
Pracovné teploty - para: -200 °C - +650 °C
Max. pracovný tlak: vákuum až 306 barov (v závislosti na teplote a rozmere)
Chemická odolnosť pH: 0 - 14
Špecifická hmotnosť grafitu: 0,64 a 1,83 g/cm3
Výpočtové parametre: Y = 35 MPa; m = 3
Šírky medzikružia:
9,5 mm 11,10 mm 12,70 mm 15,90 mm
19,10 mm 22,20 mm 25,40 mm
Hrúbky kovového jadra:
  • 1,6 mm
  • 3,2 mm
