Grafit je vysoce tepelně i chemicky odolný a nestárne. Nabízíme jej v provedení fólie, desky a desky s vložkami. Grafitová těsnění jsou vhodná pro nejnáročnější průmyslové aplikace.
POWERgraf 1 Premium
Ni fólie mat. 2.4066POWERgraf 3 Premium
Perferovaný plech tl. 0,1 mmPOWERgraf 4 Premium
Nerezová fólie tl. 0,05 mmPOWERgraf 5 Premium
Nerezový plech tl. 0,5 mmPOWERgraf HP
Více perforovaných plechů

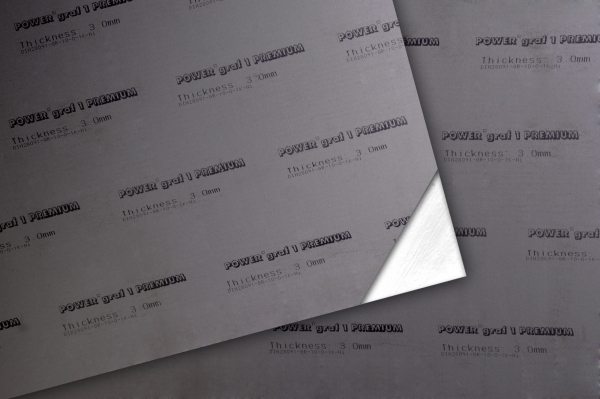

Powergraf 1 Premium
Zesíleno vlepenou hladkou Ni fólií tl. 0,013 mm (materiál: 2.4066).
- Pro nízké a střední tlaky.
- Snadno se stříhá, řeže a vysekává.
- Odolává cyklickým teplotním změnám.

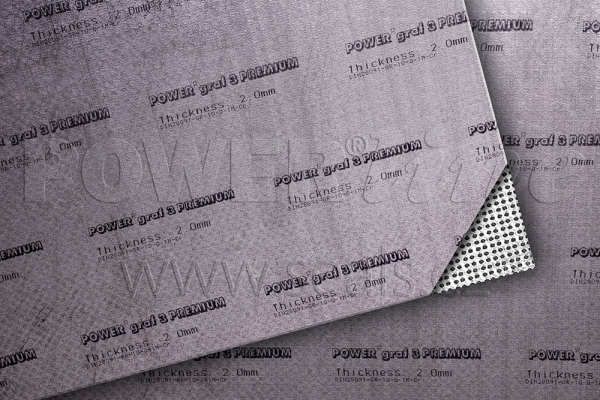

Powergraf 3 Premium
Zesíleno jazýčkově perforovaným plechem tl. 0,1 mm (materiál: AISI 316), který zvyšuje odolnost proti měrným tlakům na přírubě a odolnost proti vyfouknutí.
- Pro střední a vyšší tlaky.

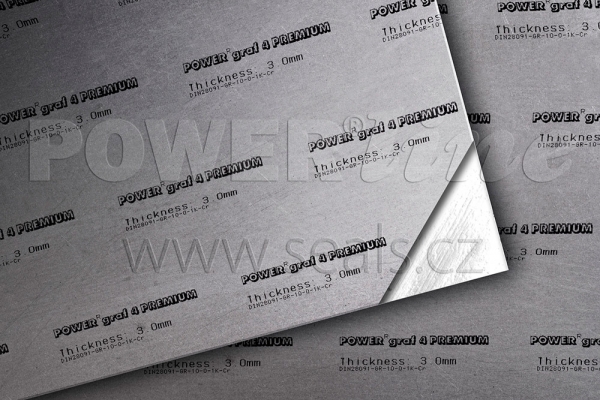

Powergraf 4 Premium
Zesíleno vlepenou fólií z nerez. oceli tl. 0,05 mm (materiál: AISI 316).
- Pro nízké a střední tlaky.
- Vhodné i na křehké příruby.
- Pro spoje s malou požadovanou tloušťkou těsnění.
- Snadno se stříhá, řeže a vysekává.

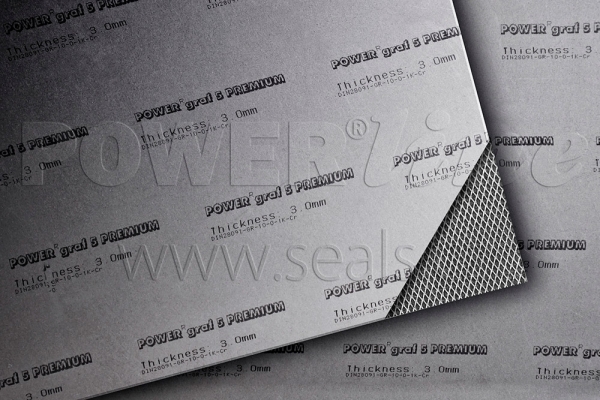

Powergraf 5 Premium
Zesíleno expandovaným nerez. plechem tl. 0,1 mm (materiál: AISI 316L, 700 g/m2). Ideální těsnění na velké změny tlaků - parní potrubí. Díky expandovanému plechu nejvyšší tlaková odolnost a zpětné odpružení.
- Pro střední a zejména vyšší tlaky.
Powergraf 6 Premium
Homogenní fólie z pružného grafitu, oboustranně potažená polymerovou fólií o tloušťce 0,01 mm, která zvyšuje manipulační pevnost a trvanlivost. Materiál dobře odolává zatížení způsobené utažením přírubové hospoje.

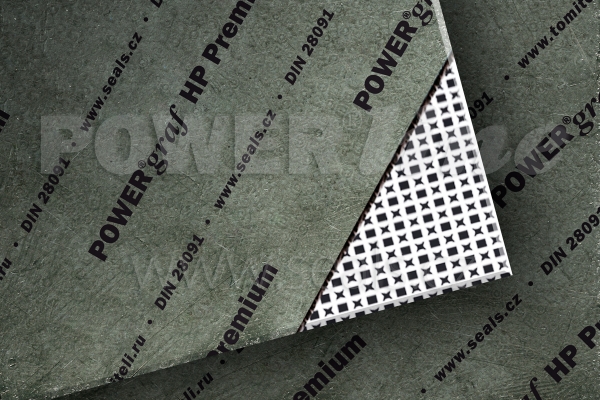

Powergraf HP
Vícevrstvý těsnicí materiál z expandovaného grafitu s velmi nízkou hodnotou oxidace. Těsnicí deska je zesílena větším počtem vložek z nerezového jazýčkově perforovaného plechu bez použití lepidel.
- Pro vyšší tlaky a teploty
Přehled vlastností
POWER®graf 1 PREMIUM 3 PREMIUM 4 PREMIUM 5 PREMIUM 6 PREMIUM HP Teplotní rozsah v oxidační atmosféře -200 až +450 ºC Maximální provozní tlak až 100 bar až 120 bar až 100 bar až 120 bar až 120 bar až 120 bar Stalčitelnost (ASTM F 36 A) 30 - 45 % 28 - 42 % 30 - 45 % 28 - 32 % 40 - 50 % 30 - 40 % Zpětné odpružení (ASTM F 36 A) 15 - 25 % 13 - 19 % 15 - 25 % 20 - 24 % 8 - 15 % 4 - 5 % Měrná hmotnost fólie 1,0 ± 5 % g/cm3 Obsah grafitu > 99 % Obsah síry < 750 ppm Obsah vyluhovatelných chloridů < 40 ppm Tloušťky desek 0,5 • 1,0 • 1,5 • 2,0 • 3,0 mm 1,5 • 2,0 • 3,0 mm Rozměry desek 1000 x 1000 mm; 1500 x 1500 mm na zakázku -
Záruka kvality
Z důvodu zvýšení kvality naší vstupní kontroly materiálů pro výrobu těsnění jsme pořídili trhací stroj.
Nyní jsme schopni:
- Kontrolovat mechanické vlastnosti nakupovaných materiálů.
- Ověřit hodnoty uváděné na materiálových listech dodovatele.
- Kontrolovat rozměry, tvrdost a kvalitu povrchu materiálu.
- Garantovat zákazníkovi požadované parametry.
