Těsnění pro výměníky - Dynagraph

Řeší problémy vznikající při nedostatečné elasticitě těsnění a zabraňuje úniku škodlivin do prostředí. Vhodný tam, kde dochází k ochlazování a opětovnému zahřívání příruby.

Odeslat poptávku

Popis produktu

Korugované těsnění DynaGraph řeší problémy vznikající při nedostatečné elasticitě těsnění a zabraňuje úniku škodlivin do prostředí.

  • Vhodný i pro aplikace s nízkým počátečním utahovacím momentem.
  • Vhodný tam, kde dochází k ochlazování a opětovnému zahřívání příruby.
  • Ekonomické řešení při požadavku nízkých úniků emisí.

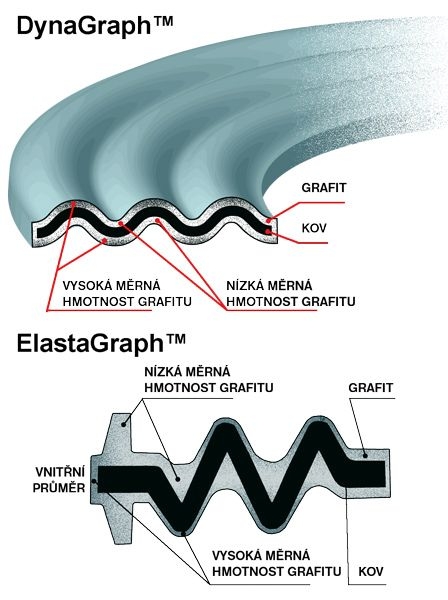

Běžně se grafit aplikuje na kovové jádro těsnění pouze v jedné hustotě a tím poskytuje výhody pouze této jedné hustoty. DynaGraph má aplikován grafit s nízkou i vysokou hustotou, čímž získává výhody obou hodnot.

Konstrukce – charakteristika

  • Nosnou část tvoří zvlněné kovové jádro, které je pokryto pružným grafitem různé hustoty a tloušťky.
  • Konstrukce zabezpečuje lepší těsnicí vlastnosti oproti standardně používaným těsněním.

Vlnitý tvar zvyšuje schopnost vrátit se do původního stavu a redukuje povrchovou plochu těsnění na počátku utahování. Zároveň snižuje hodnotu dosedacího tlaku potřebného k dosažení funkčnosti těsnění.

  • Z toho vyplývá stabilita šroubů a zvýšená stálost přítlakové síly během teplotních cyklů.

Výrobní postup nanášení grafitu na povrch kovového jádra zabezpečuje jeho apliakci bez pórů, které se vyskytují u těsnění z grafitových desek.

  • Možnost výroby s různými přepážkami a rozměrů dle požadavku zákazníka.

Rozměry

Šířky mezikruží

9,50; 11,10; 12,70; 15,90; 19,10; 22,20; 25,40 mm

Tloušťky kovového jádra

  • 1,6 mm
  • 3,2 mm

Vlastnosti

Vlastnost Hodnota Jednotka
Provozní teplota
-200 až 450 °C
Nestandardní teplota Pouze v páře.
451 až 650 °C
Provozní tlak V závislosti na teplotě a rozměru.
0 až 306 bar

Nevidíte v naší nabídce to správné těsnění?

Dokážeme vytvořit dokonalé těsnění pro vaše potřeby a to včetně nestandardních rozměrů.
